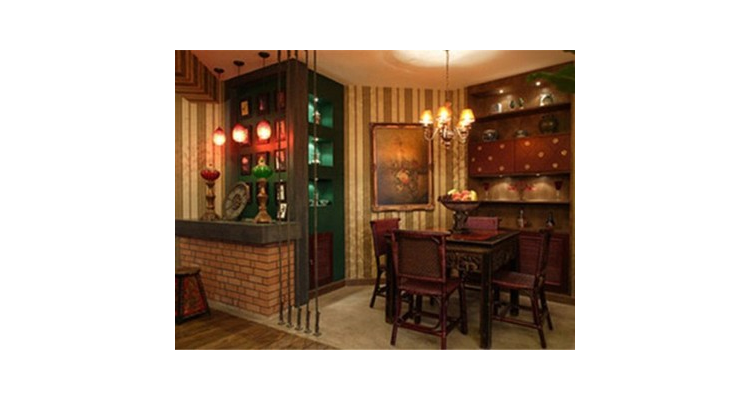

餐饮壁龛设计图纸的绘制是一项需要精确与创意兼具的工作。首先要明确壁龛的用途，是放置餐具、酒具还是作为展示区等，这直接决定了壁龛的尺寸与布局。
对于尺寸的确定，需根据餐饮空间的实际大小以及所设想的功能来衡量。若作为餐具收纳壁龛，要考虑常见餐具的尺寸规格，如餐盘、碗碟的直径，筷子、勺子的长度等，确保壁龛能轻松容纳且取用方便。一般餐盘直径较大，壁龛的横向长度可设计在40 - 60厘米左右，纵向深度根据餐盘堆叠高度以及预留一些空间方便抽取，大约在25 - 35厘米。而对于酒具放置壁龛，要考虑不同酒瓶的高度和形状，像常见红酒瓶高度在30厘米左右，加上瓶塞部分，壁龛纵向深度可设置在35 - 45厘米，横向宽度根据预计放置的酒瓶数量来定，单排摆放的话20 - 30厘米即可，多排摆放则需相应增加宽度。
在布局设计上，要充分考虑人体工程学原理。壁龛的高度应方便使用者轻松拿取物品，一般距离地面80 - 120厘米较为合适，这个高度范围符合大多数人站立时手臂自然伸展能够触及的位置。壁龛内部可以根据物品的大小和使用频率进行分层或分区设计。比如餐具壁龛可以分为上下两层，上层放置较小的餐具如筷子、勺子等，下层放置餐盘、碗碟等较大物件。分层之间的间隔以5 - 10厘米为宜，既能保证不同物品放置稳定，又便于区分和拿取。酒具壁龛可根据酒瓶高度进行分区，较高的红酒瓶放置在下层，香槟瓶、白酒瓶等相对较矮的放置在上层，层与层之间通过不同高度的搁板隔开，搁板高度根据酒瓶高度灵活调整，一般在10 - 20厘米之间。
在绘制图纸时，要用精确的比例尺。比如1:50的比例尺，意味着图纸上1厘米代表实际尺寸50厘米。先绘制出餐饮壁龛所在墙面的轮廓，标注好长度和高度尺寸。然后根据设计好的布局，细致地画出壁龛的形状，包括其横向和纵向的尺寸。内部的分层或分区也要清晰地表示出来，用不同的线条或图案区分不同的区域，如用虚线表示分层的位置，用斜线填充表示特定物品的放置区域等。对于壁龛的材质，如选用木质材料，要在图纸上标注说明，或者用特定的图例表示。如果壁龛表面有装饰元素，如雕花、镶嵌物等，也要在图纸上详细画出其形状、尺寸和位置。绘制过程中要反复核对尺寸和细节，确保图纸准确无误，能够为施工提供清晰、可靠的指导，最终打造出符合需求、美观实用的餐饮壁龛。在绘制前可以参考一些优秀的餐饮壁龛设计案例，获取灵感，使自己的设计更具特色和创新性，满足不同餐饮空间的个性化需求。无论是现代简约风格的餐厅，还是复古欧式风格的酒馆，都能通过精心绘制的设计图纸实现理想的壁龛效果，为餐饮空间增添独特魅力。
